一、方案背景

在溫箱使用過程中，需要實時了解當前溫度情況，以往采用人工巡檢方式查看溫度，費時耗力，且當溫度出現異常時，無法及時關閉溫箱電源，導致不必要的損失。

因此，信立科技提供一套溫箱爐溫智能在線監測系統，可遠程實時監測所有溫箱當前溫度并保存歷史數據，當溫度異常時，自動關閉溫箱電源，并推送報警信息至監控中心和管理員手機。

二、方案設計

1、設備選型

選擇XL65無線采集模塊，配溫度探頭和接觸器，裝在配電箱內，實時采集溫箱內的溫度數據，并控制溫箱電源的閉合、斷開。

選擇XL90物聯網關，無線讀取XL65無線采集模塊的溫度數據，上傳至監控平臺。

2、網絡傳輸

考慮生產現場環境不便布線，采用無線組網方式實現數據傳輸。

XL65通過LoRa無線上傳數據至XL90物聯網關，XL90通過Ethernet接入監控服務器或企業MES系統。

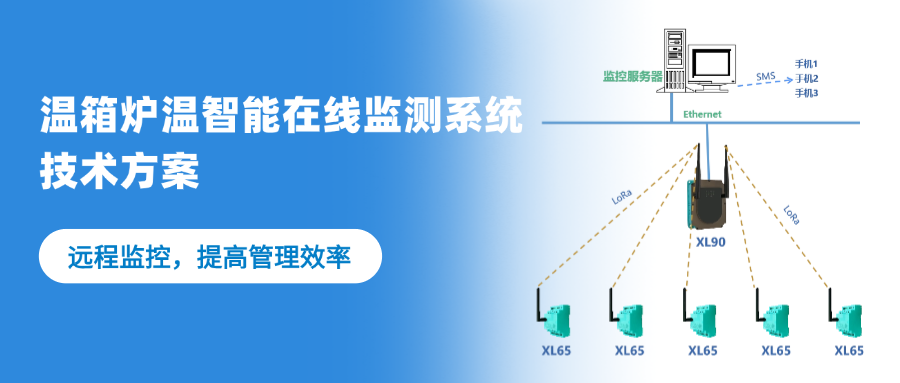

△系統網絡示意圖

3、監控平臺

搭建信立工廠數智化系統，實時讀取物聯網關的數據，并進行處理、分析、展示：

實時監測：采集并監控現場溫箱爐溫，并實時顯示、分析數據，使管理人員能及時了解溫箱運行狀態；

智能預警：當溫度超出設定閾值，通過微信、短信、郵件等方式，推送報警信息；

遠程控制：溫度異常時，可自動或遠程人工切斷溫箱電源，預防引起不必要的損失；

數據分析：根據歷史溫度數據，生成報表、曲線，為優化生產流程提供數據支撐。

三、方案效益

提高生產效率：通過實時監控和數據分析，用戶可以及時發現溫度異常，減少溫箱停機時間，從而提高生產效率；

降低維護成本：溫度異常時自動切斷電源，避免設備進一步故障，降低維護成本；

提高管理效率：用戶無需親臨現場，就可以通過平臺進行溫度監控，大大提高了管理效率；

提升設備壽命：溫度監控有助于保證溫箱運行在合理的溫度范圍，避免過度損耗，從而延長設備的使用壽命。
