物聯網關應用

無線采集裝置、無線傳感器，選擇LoRa通信方式，需選XL9X系列物聯網關，作無線通信接收端，讀取采集節點的數據，通過RS485、Ethernet、4G、Wi-Fi等通信方式，接入其它系統、設備，支持MQTT、SOAP、Modbus、104、645等協議，API、Redis，XL/9-DB 寫數據庫，可為用戶開發通信協議。

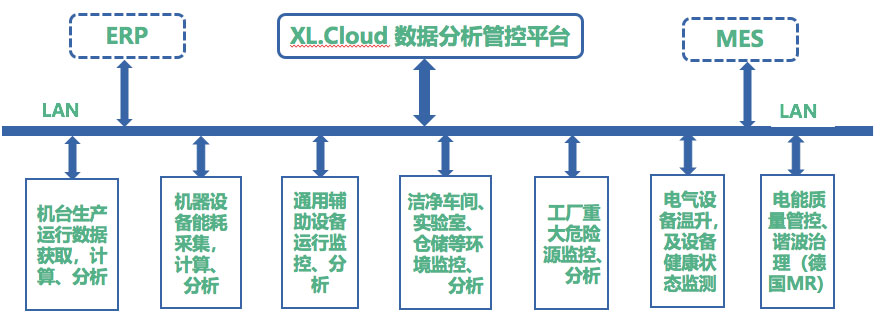

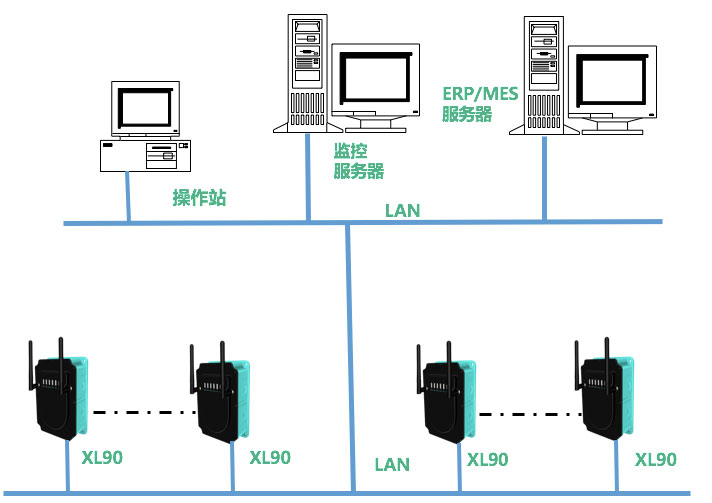

工廠數字化系統，構建基于XL9X網關為通信中樞的通信網絡。

按工廠局域網絡的分布，設計網關的安裝點，構建覆蓋數字化系統區域的工廠物聯網。

網關無線讀取所覆蓋區域內，所有監測點的數據，進行處理、協議轉換，通過局域網轉發數據至MES、ERP、EMS等工廠數字化平臺。

• 生產機臺，生產運行數據，聯網。
• 空壓、制冷等通用輔助設備運行數據，聯網。
• 配電、用電系統，運行數據，聯網。
• 無線獲取工廠水、電、汽、氣等能源消耗數據，聯網。
• 網關，可通過以太網（Ethernet），或Wi-Fi，接入局域網。

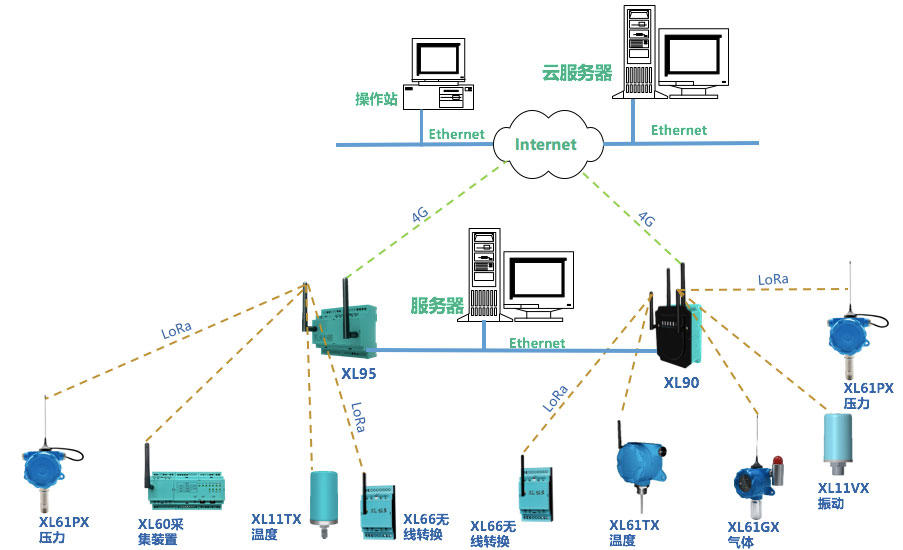

監測點分散，跨區、市，甚至跨省的數據采集系統。

監測位置（設備），通過XL9X網關，構建一個小的物聯網。

網關無線讀取區域內各監測點的數據，通過4G推送數據至云平臺。

• 環保監測點：設備運行狀態、用電數據、工藝參數，有毒有害氣體濃度，VOC、PH值等水質參數，匯入網關接入云平臺。
• 離散安裝，或移動設備的運行數據，匯入網關接入云平臺。
• 泵房，換熱站、換氣站、污水處理廠，等設備運行數據，匯入網關，接入云平臺。

• 網關可通過4G、Ethernet、Wi-Fi聯接Internet（因特網），接入云平臺。接入用戶云平臺，不經任何第三方（包括信立科技 ）平臺進行轉發或中轉。

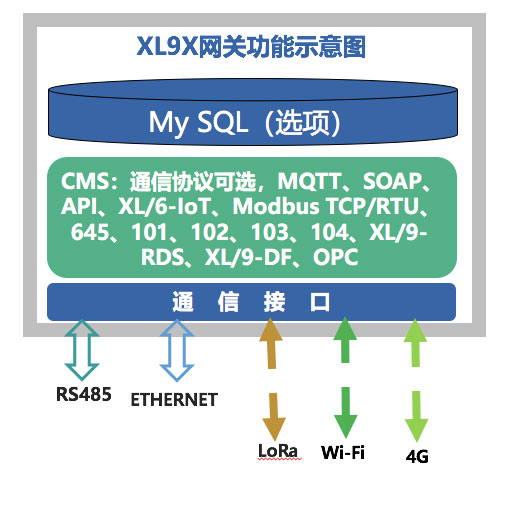

XL9X物聯網關

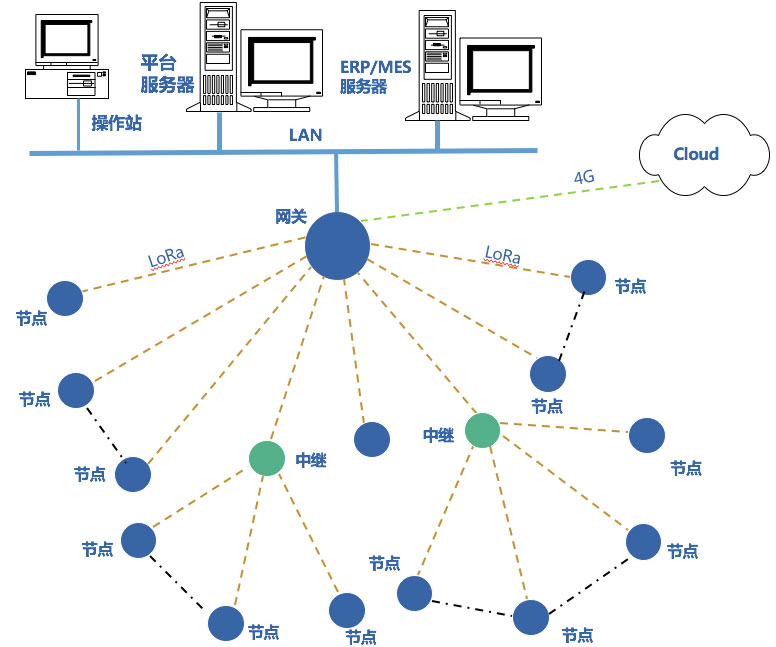

網關是工業物聯網核心，是節點和平臺之間的通訊樞紐和橋梁，啟動、管理通信網絡，協調節點通信，實現通信管理、數據采集、協議轉換、轉發等等，構建更穩定、更可靠、更安全的無線通信網絡。

網關基于Linux系統，可移植MY SQL數據庫，可擴展存儲容量，存儲從采集節點讀取的數據。

從一個，或多個通信口讀取數據，再向多個通信口轉發數據，且不同的接口可配置不同的通信協議，多個平臺之間建通信。

1路LoRa網絡，推薦接入16或32個節點（理論上不受限制，考慮數據刷新頻率，數量不能太多）。

XL90用于壁掛安裝；XL95安裝在控制箱，或控制柜內；網關配置Ethernet（以太網）、Wi-Fi，接入局域網，推送數據到平臺服務器，可以同時將數據推送至MES、ERP等多個軟件平臺。

網關可配4G通信，接入云平臺，支持接入中移動One NET，華為、阿里，亞馬遜等公有云，或企業私有云平臺。

網關接入用戶云平臺，數據不經過任何第三方（包括信立科技 ）平臺進行數據轉發或中轉。

網關內置豐富的通信協議庫，且不斷增加，并可在項目上為用戶定制開發指定的通信協議。

物聯網關應用

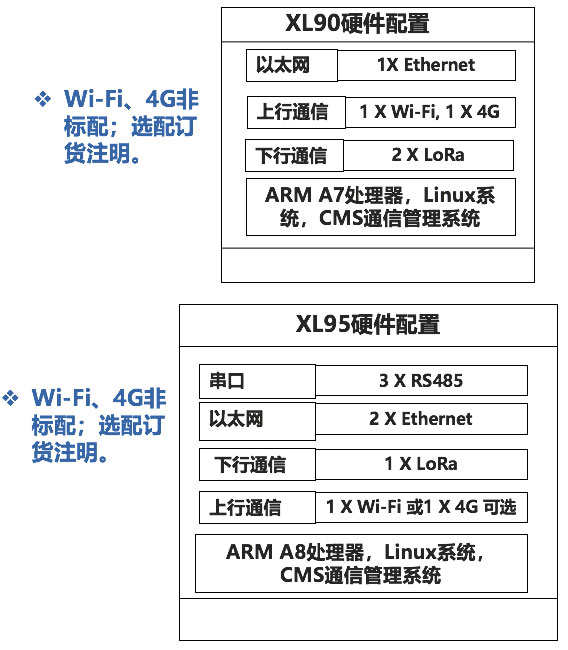

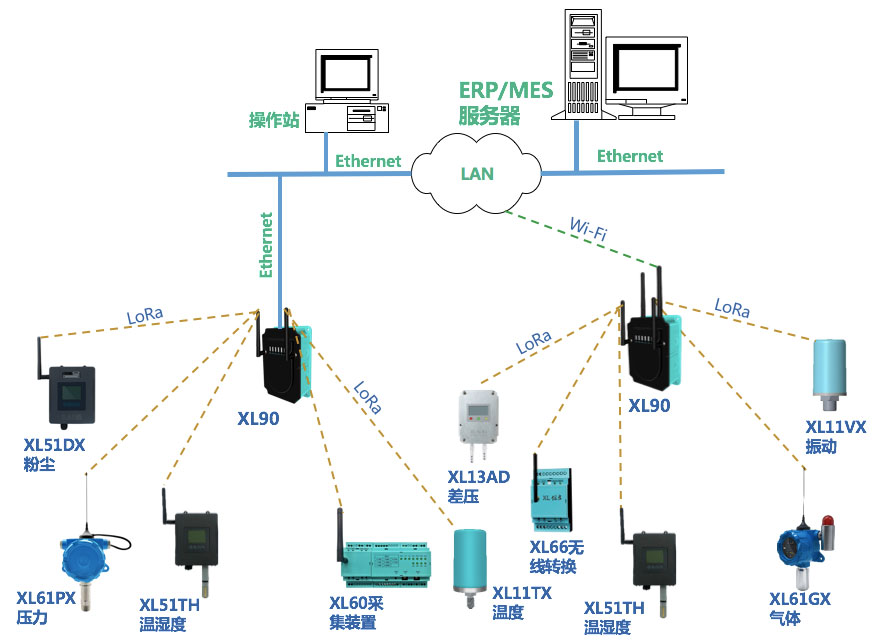

XL90和XL95網關硬件配置略有區別，在使用中的選擇，主要是基于安裝方式的不同。

網關通過Ethernet（以太網）、Wi-Fi，接入局域網，推送數據到平臺服務器。

可以同時推送數據至MES、ERP等多個軟件平臺。

應 用：

車間分布有局域網，可通過以太網或Wi-Fi接入網絡。

應用于工廠各種數據采集系統。

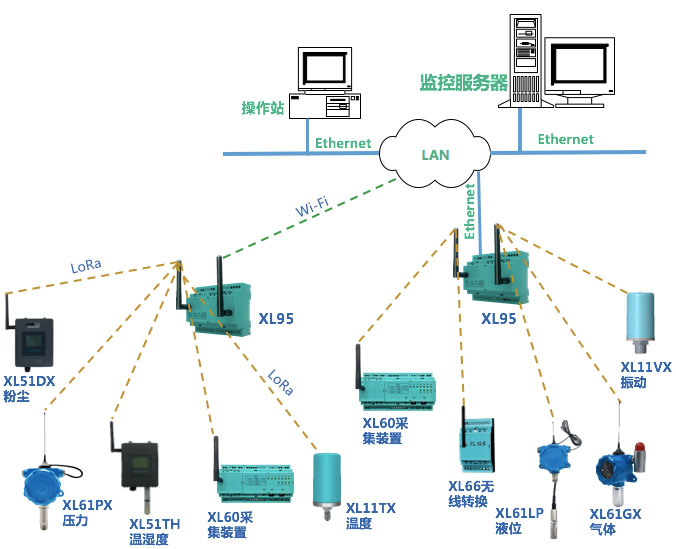

XL95安裝在控制箱內，適用于有控制箱，或安裝在控制箱內的應用。

XL95標配一路LoRa通信；可多配一路LoRa，無線讀取采集節點的數據。

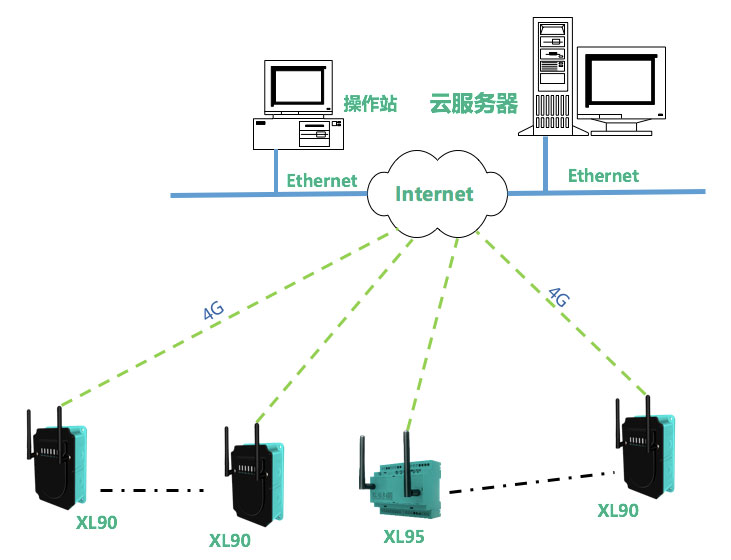

• XL90和XL95網關可配全網通4G通信，接入云平臺。
• XL90、XL95的Ethernet、Wi-Fi、4G通信接口，支持相同或不同的通信協議，同時向不同的平臺上傳數據。
• 可接入中移動One NET，華為、阿里，亞馬遜等公有云，或企業私有云。

XL90和XL95物聯網關，作為區域數據的匯集點。

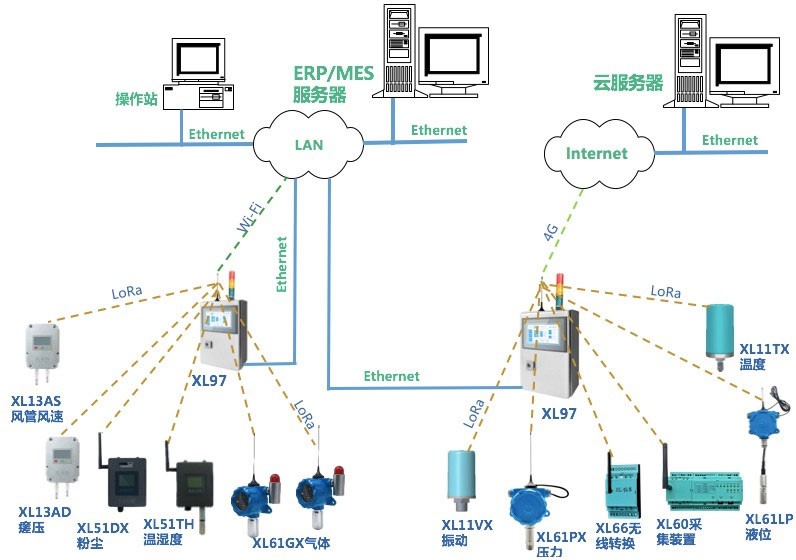

現場需要對數據處理、顯示報警，可以選擇XL97網關終端，實現XL90、XL95的功能，增加數據處理、保存、顯示、報警等功能。

顯示屏標配7吋，可選配其它尺寸；就地修改報警參數，遠程起、停機器設備。

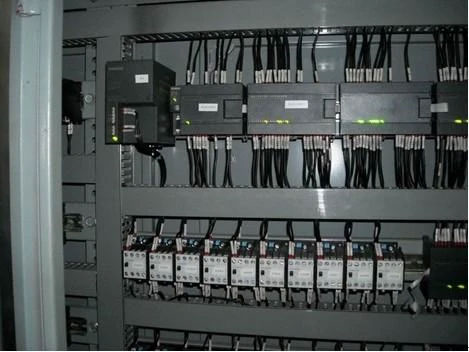

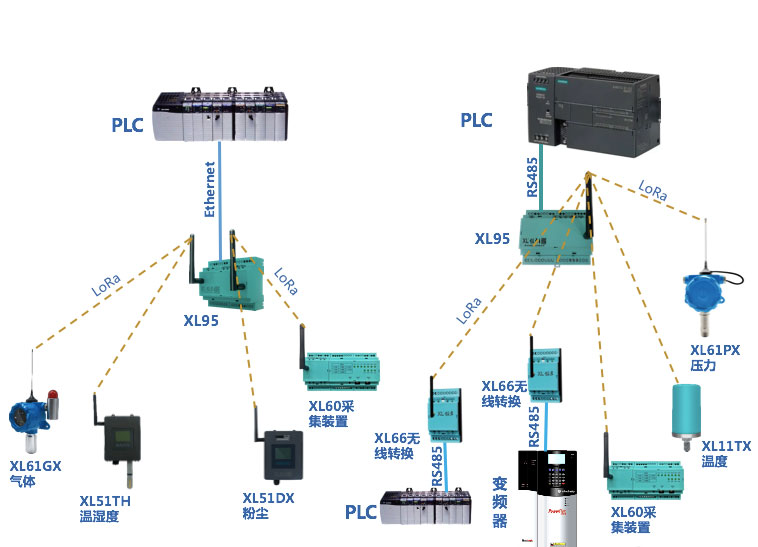

XL9X網關，無線讀取采集節點的數據，通過RS485，Ethernet，轉發數據至PLC。

實現無線數據采集，通信協議轉換，

用于多臺，不同品牌、型號PLC之間，無線換，或有線數據交換；不同通信口，可配置不同的通信協議。

應用：技術學院，實操設備、PLC控制器之間，數據交換、通信聯接。

I/O模塊選擇、應用

• XL95物聯網關，通過485接口，擴展信號輸入、輸出模塊：
• I/O模塊的擴展數量，理論上不受限制。

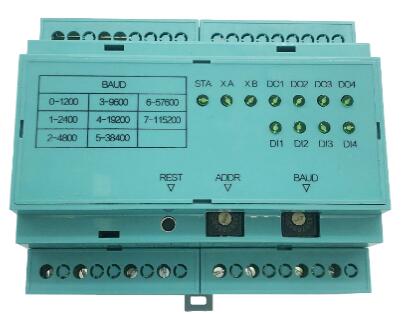

• 模塊可選：XLDX（4DI/0-4DO）、XLAI（0-4AI）、XLAO(0-4AO) 。
• XLDX開關量模塊：DI可接入無源、有源接點，及NPN信號；DO輸出繼電器信號。
• XLAI模擬量輸入模塊：可選溫度傳感器（PT100、PT1000、Cu50，以及S、J、K型的熱電偶），4～20mA，0～20mA，0～5V，等信號輸入。
• AI支持兩線制接線；信號輸入帶隔離，無需再配信號隔離器。
• XLAO模擬信號輸出模塊：支持4～20mA，0～20mA，0～5V，等信號輸出。

XIoT 工廠數字化系統
